光伏EL檢測儀技術原理與選型指南：組件廠、電站運維必看

隨著光伏行業的快速發展，EL檢測已經成為組件生產質量管控和電站運維驗收的標配手段。EL檢測儀能夠發現組件內部的隱裂、斷柵、黑片等缺陷，是保障光伏組件質量和發電效率的關鍵設備。本文系統講解EL檢測的技術原理、設備分類、選型要點，并結合彩譜科技的產品給出具體建議。

一、EL檢測的基本原理

EL是Electroluminescence（電致發光）的縮寫。

原理通俗講給太陽能電池片通上正向電流，電池片就會發出近紅外光。完好的區域發光均勻，有缺陷的地方發光弱或者不發光。用專門的相機拍下來，就能清楚看到內部缺陷。

就像給電池片做"X光檢查"，外表看不出來的內部裂紋，在EL圖像上一目了然。

能檢測哪些缺陷

• 隱裂：電池片內部的細微裂紋，肉眼不可見

• 斷柵：電極柵線斷裂，影響電流收集

• 碎片：電池片碎裂

• 虛焊：焊接不良，接觸電阻大

• 黑片：電池片失效，不發光

• PID衰減：電位誘導衰減導致的性能下降

• 混檔：不同效率的電池片混用

這些缺陷都會影響組件的發電效率和使用壽命，嚴重的還可能引發安全問題。

二、EL檢測儀的主要分類

按使用場景分

產線固定式EL安裝在生產線上，組件流轉到檢測位自動拍攝。檢測速度快，效率高，適合批量生產質檢。通常在暗室環境下使用。

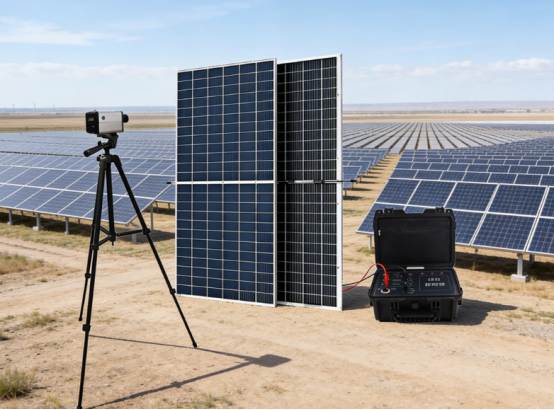

便攜式EL主機輕便，可攜帶到現場檢測。適合組件到貨驗收、電站巡檢、災后評估等場景。新一代設備支持白天檢測，不用等到晚上。

機載EL搭載在無人機上，大面積電站快速巡檢。飛一遍就能把整個電站的組件都拍一遍，效率遠高于人工逐塊檢測。適合大型地面電站的普查。

按成像芯片分

硅基CCD/CMOS對近紅外有一定響應，成本相對較低。夜間檢測效果好，白天使用需要加濾光片配合算法。

InGaAs傳感器銦鎵砷傳感器，在近紅外波段響應靈敏度更高，白天檢測效果更好。但價格更高。

三、選購EL檢測儀的核心指標

成像分辨率也就是像素多少，直接決定了能看到多細微的缺陷。常見有130萬、300萬、500萬等規格。

• 常規檢測、找明顯缺陷：130萬-200萬像素夠用

• 精細檢測、識別微隱裂：300萬像素以上

• 研發失效分析：選更高像素

檢測速度單塊組件的曝光時間。從幾秒到幾毫秒不等。

• 產線用：需要高速檢測，毫秒級曝光

• 現場用：幾秒內都可以接受，關鍵是成像清晰

環境光抑制能力也就是能不能在白天用。這是非常重要的指標。

• 早期設備只能在暗室或夜間使用，局限性大

• 新一代設備通過光學濾波+算法優化，支持白天檢測

• 全天候檢測能力能大幅提升作業效率

操作便捷性

• 無線連接平板操作，比有線方便

• 內置AI缺陷識別，自動標注缺陷類型

• 支持掃碼錄入組件條碼，自動關聯數據

• GPS定位，記錄檢測位置

• 一鍵生成檢測報告

配套完整性電源、支架、三腳架、便攜箱、備用電池等配件是否齊全，直接影響現場作業的順暢度。

四、彩譜科技EL檢測產品體系

彩譜科技依托自身在光譜成像領域的技術積累，推出了全系列EL/PL檢測產品，覆蓋不同應用場景。

CS-EP系列便攜式EL檢測儀這是彩譜的主力產品系列，包含多個型號，像素從130萬到500萬可選。

核心特點：

• 全天候檢測能力搭載光照干擾抑制技術，支持白天EL、白天PL、夜間EL三種模式。日光、陰天、夜間環境下都能檢測，不用搭暗房，不用等天黑。

• 成像清晰，AI智能識別高靈敏度成像芯片，分辨率可達2560×2048。內置AI算法，可自動識別裂紋、碎片、斷柵等多種缺陷并分類標注，降低對操作人員經驗的要求。

• 輕便易用高度集成化設計，主機重量輕，單手握持攜帶。通過WiFi連接平板操作，移動自由。11.2英寸大屏，圖像查看清晰。

• 數據管理支持掃碼錄入組件條碼，GPS定位檢測位置。檢測數據和圖像自動存儲，可導出標準化檢測報告。滿足電站運維的數據追溯要求。

• 配件齊全配套組件電源、組串電源、三腳架、便攜箱等全套配件，拿到就能用。

實驗室/產線級EL檢測系統更高配置的固定式檢測方案，成像精度更高，檢測速度更快。可對接自動化產線，實現無人化檢測。適合組件生產廠家使用。

機載EL檢測方案無人機搭載EL相機，實現大面積電站快速巡檢。配合圖像處理軟件，可自動定位缺陷組件，生成巡檢報告。適合大型光伏電站、運維服務商使用。

五、不同用戶群體選型建議

組件生產廠家

• 產線質檢：選在線式高速EL檢測系統，對接自動化產線

• 研發實驗室：選高像素臺式EL，配合失效分析

• 建議配置：產線在線檢測+實驗室設備

電站業主與運維公司

• 到貨驗收：便攜式EL，現場抽檢

• 日常運維巡檢：便攜式為主，大型電站可配機載EL

• 災后評估：便攜式+機載結合，快速排查損失

• 建議配置：2-3臺便攜式EL，滿足日常巡檢需求

第三方檢測機構

• 需要應對不同場景，建議高中低搭配

• 高像素便攜式+常規像素便攜式+機載

• 確保數據準確，報告有效

六、使用與維護注意事項

1. 鏡頭保護：相機鏡頭是精密光學部件，注意防塵防磕碰

2. 電源安全：按規范接線，避免短路和觸電

3. 定期校準：定期用標準組件驗證設備狀態

4. 軟件更新：及時更新固件和軟件，獲得更好的算法效果

5. 戶外防護：雨天、高溫環境注意設備防護

七、總結

EL檢測是光伏組件質量管控的必備手段，從生產到運維全生命周期都離不開。國產EL檢測儀經過多年發展，技術已經非常成熟，白天檢測、AI識別等功能甚至走在行業前列。

彩譜科技作為國內光譜成像領域的代表性廠商，EL檢測產品系列完整，技術實力扎實，本土化服務響應快，是光伏行業選購EL設備的可靠選擇。

選型時根據自身應用場景、精度要求、預算范圍，選擇對應檔次的型號即可。優先考慮支持全天候檢測的機型，使用靈活性更高。
