在線測色儀工作原理與應用指南：涂布、薄膜、印刷行業必讀

在連續化生產行業，顏色一致性是產品品質的重要指標。傳統離線抽樣檢測存在滯后性，發現問題時往往已經產生大量次品。在線測色儀能夠實時監測生產線產品顏色，及時預警偏差，是提升顏色品質管控水平的核心設備。本文系統講解在線測色儀的技術原理、應用價值、選型要點，并結合彩譜科技的產品給出具體建議。

一、在線測色儀的工作原理

分光測色原理和實驗室臺式分光測色儀原理一樣，都是通過分光系統將反射光分解成不同波長的光譜，測量每個波長的反射率，再計算出Lab值、色差等顏色參數。

區別在于，在線測色儀是不接觸產品的，在生產線上方連續測量。

測量過程

1. 設備安裝在生產線上方，與被測產品保持固定距離

2. 內置全波段均衡光源照射產品表面

3. 產品表面的反射光進入積分球

4. 經過光柵分光，由傳感器陣列采集全波段光譜

5. 內置處理器實時計算顏色參數

6. 數據輸出到顯示屏或控制系統

關鍵技術特點

• 非接觸測量：不損傷產品表面

• 高速測量：適配生產線速度，每秒可測多次

• 連續監測：24小時不間斷，全流程覆蓋

• 實時報警：色差超標立即輸出信號

二、在線測色儀的應用價值

減少次品，降低損耗傳統人工取樣，從取樣到出結果可能間隔幾十分鐘甚至幾小時，期間生產線一直在跑，發現問題時次品已經堆積。

在線測色實時監測，顏色一偏離標準就報警，操作人員可以立刻調整工藝，把損失控制在小范圍。

穩定品質，提升一致性人工檢測受主觀因素影響，不同人、不同時間判斷可能有差異。在線測色用數據說話，標準統一，全程監控，確保整批產品顏色一致。

提升生產效率省去取樣、送樣、等待檢測結果的時間。工藝調整更及時，生產節奏更順暢。數據自動記錄，無需人工抄錄。

數據化管理全生產過程顏色數據自動保存，形成完整的品質檔案。可追溯、可分析，為工藝優化提供數據支撐。

適配智能制造可與PLC、MES系統對接，實現顏色參數的閉環自動控制，是智能化工廠的重要感知節點。

三、主要應用行業與場景

涂布行業

• 涂布膜、涂布紙顏色在線監測

• 涂料涂布厚度均勻性監控

• 涂布頭橫向色差掃描

• 典型：光學膜、包裝材料、建筑涂料涂布

薄膜行業

• 塑料薄膜顏色在線檢測

• 母粒添加比例監控

• 薄膜生產線全程顏色追溯

• 典型：PE膜、PET膜、功能性薄膜

印刷行業

• 印刷品色差在線檢測

• 專色印刷顏色穩定性監控

• 印品橫向色差分布掃描

• 典型：包裝印刷、標簽印刷、薄膜印刷

紡織染整行業

• 布匹染色在線測色

• 染缸出口顏色監測

• 定型前后顏色對比

• 典型：梭織、針織面料染整

建材板材行業

• 裝飾板材表面顏色檢測

• 木紋、石紋印刷顏色監控

• 擠出板材顏色一致性監測

• 典型：PVC板材、鋁塑板、防火板

其他行業

• 食品包裝材料顏色檢測

• 醫藥包材顏色質控

• 無紡布顏色在線監測

四、選購在線測色儀的核心指標

測量速度單點位測量時間，決定了能適配多快的生產線。高速產線需要20ms以內的測量速度。

測量精度與重復性這是測色設備的核心。優質在線設備ΔE重復性可控制在0.03以內。精度直接決定了管控的精細程度。

測量距離與公差非接觸測量的工作距離，以及允許的樣品起伏抖動范圍。公差越大，現場安裝越容易，對產線振動的適應性越強。

光學結構

• d/8結構：積分球漫射照明，適用范圍廣，包含鏡面反射和排除鏡面反射可切換

• 45/0結構：45度照明0度接收，更接近人眼視覺，適合平整表面

根據產品表面特性選擇。

光源與壽命全波段均衡LED光源是主流，壽命長，穩定性好。UV光源可選，用于測量含熒光增白劑的樣品。

防護等級工業現場多粉塵、潮濕、溫度高，IP65及以上防護等級是基本要求。有水沖洗的環境需要更高防護。

數據接口

• 基礎：4-20mA模擬量、開關量報警

• 進階：RS485、Modbus、以太網

• 配套軟件：實時顯示、趨勢分析、數據存儲、報表生成

安裝方式固定單點測量、橫向掃描測量、多點位測量等，根據產線情況選擇。

五、彩譜科技在線測色儀產品解析

彩譜科技CRX系列非接觸在線測色儀，依托多年測色技術積累，專為工業現場設計，性能穩定，適配性廣。

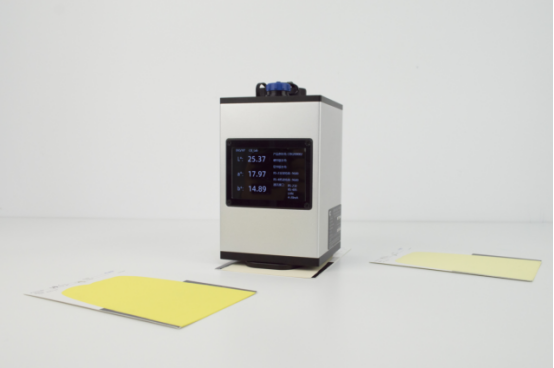

CRX-66系列產品介紹 ● 光學結構：45/0環形照明光學結構 ● 光源：長壽命均衡標準光源，十年百萬次穩定續航 ● 光譜范圍：400-700nm可見光全波段 ● 重復性：ΔE*ab≤0.02（高精度穩定輸出） ● 測量時間：快速響應，適配高速產線檢測 ● 測量距離：5mm固定非接觸式測量，無損無污染檢測樣品 ● 防護等級：IP66高等級防塵防水，耐油污抗潮濕 ● 內置智能校準模塊，支持免人工定期自動校準，長期保障測量穩定性 ● 支持2°/10°雙視場角，兼容數十種國際標準光源與全系列色度系統 ● 標配USB、RS232、RS485、以太網、模擬輸出、外觸發多通訊接口，無縫對接各類工業控制系統 ● 搭載3.5英寸全彩顯示屏，配套專業色彩管理軟件，可視化實時監測與數據管控 產品特點：

1. 超高測量精度，儀器間一致性優異，精度遠超同級別在線設備，媲美臺式精密測色儀器

2. 工業級堅固防護，IP66防塵防水抗油污，適配印染、噴涂、塑膠等潮濕多塵復雜工業現場，全天候穩定運行

3. 本土化專屬技術服務，售后響應快速，全程提供技術支撐與運維保障     定制化方案針對特殊產線需求，彩譜還可提供： ● 多點位分布式同步測色解決方案 ● 特殊測量口徑、專屬光譜波段、非標安裝結構定制開發 ● 實時色彩數據數值顯示、色差趨勢曲線動態可視化展示 ● 全量歷史檢測數據自動存儲、精準溯源、隨時查詢導出 ● 支持多設備聯網集中管控，統一監測、批量管理

六、安裝與使用注意事項

安裝位置選擇

• 產品表面穩定、無明顯跳動的位置

• 避開強振動區域

• 避開強環境光干擾，必要時加裝遮光罩

• 方便人員觀察和維護的位置

安裝調試要點

• 調整好測量距離和角度

• 做好設備固定，防止振動

• 校準基準色板，建立標準

• 設置合理的色差報警閾值

日常維護

• 定期清潔測量窗口，防止粉塵堆積

• 定期用標準色板驗證準確性

• 檢查線纜連接是否牢固

• 保持散熱通風良好

常見問題處理

• 數據波動大：檢查是否有振動、環境光是否變化

• 讀數偏差：清潔窗口，重新校準

• 報警頻繁：檢查閾值設置是否合理，工藝是否穩定

七、總結

在線測色儀是連續生產行業顏色品質升級的利器，能夠實現從"事后抽檢"到"實時全檢"的跨越，帶來顯著的品質提升和成本節約。

國產在線測色儀技術發展迅速，核心性能已經能滿足大多數工業場景的需求，相比進口品牌價格更優、服務更及時。彩譜科技作為國內顏色檢測領域的資深廠商，CRX系列在線測色儀技術成熟是企業選型的可靠選擇。

選型前充分了解產線情況，明確產品形態、表面狀態、生產線速度、環境條件等因素，選擇適配的型號和安裝方案。實施到位、用好數據，就能充分發揮在線檢測的價值。
